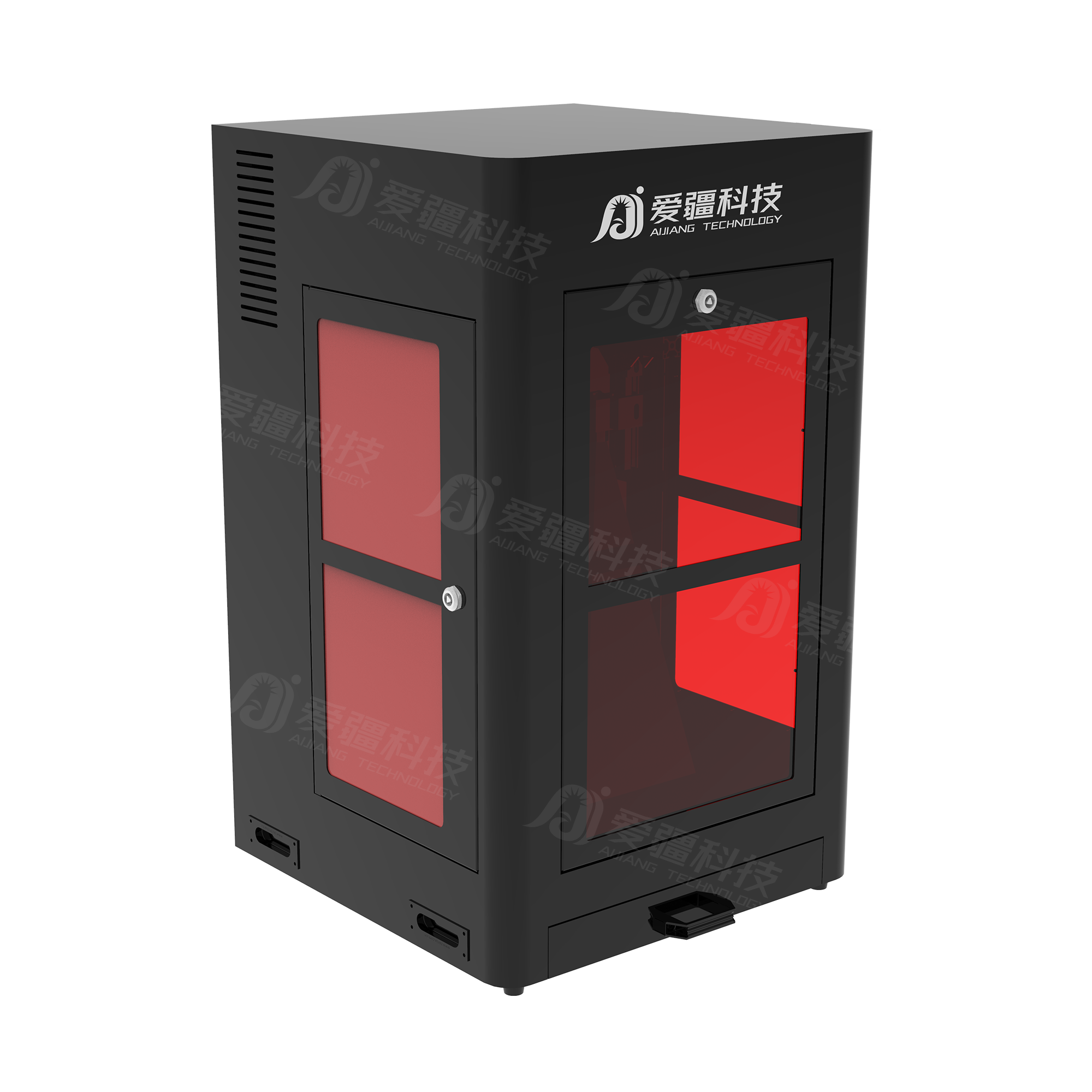

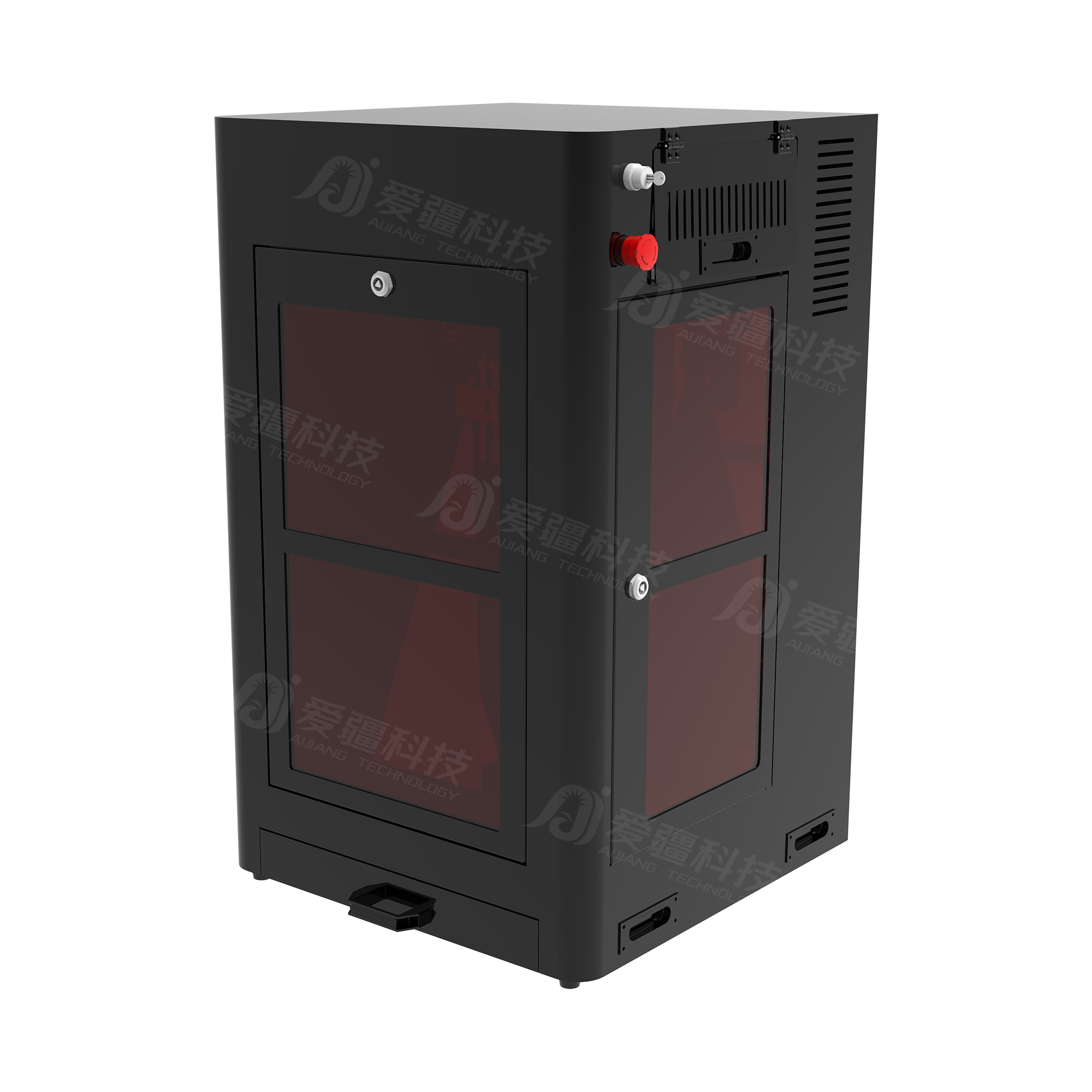

太陽能電池片PL檢測儀 DP100

產品簡介:

本系統利用特定激光器,經光學系統得到方形激光光斑,光斑面積達230mmX230mm。

在激光光斑作用下,硅片或電池片激發出紅外光,經紅外相機采集硅片或電池片的紅外圖像,利用紅外圖像進行缺陷檢測。



咨詢熱線:4000-788-801

  • 產品介紹
  • 產品詳情

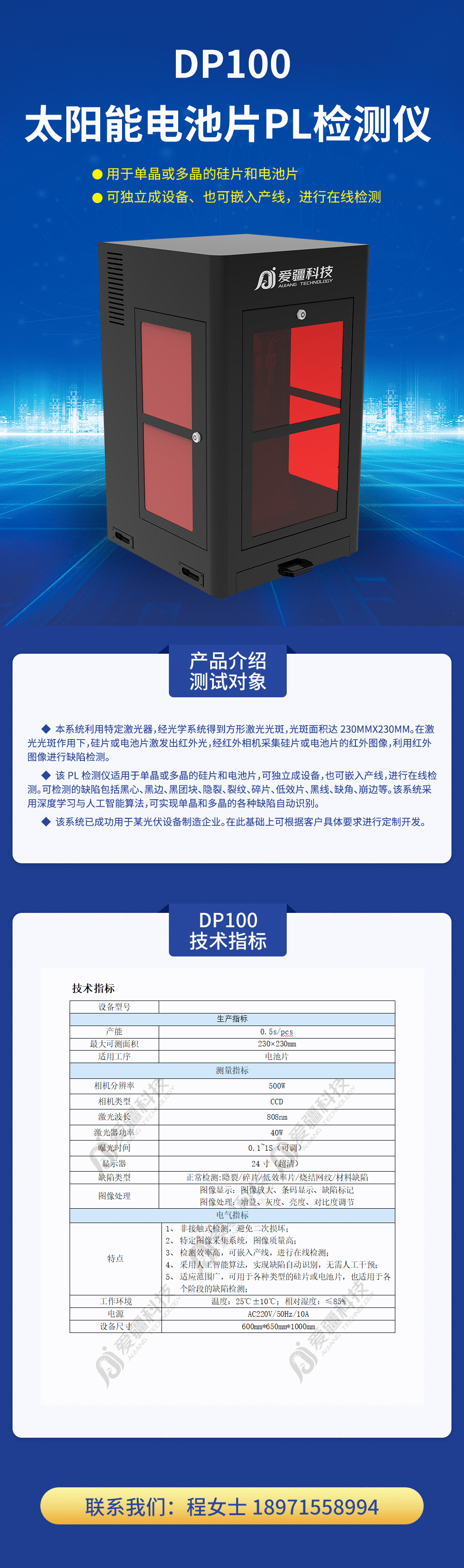

  • DP100.gif

  • 一、產品介紹

    本系統利用特定激光器,經光學系統得到方形激光光斑,光斑面積達230mmX230mm。在激光光斑作用下,硅片或電池片激發出紅外光,經紅外相機采集硅片或電池片的紅外圖像,利用紅外圖像進行缺陷檢測。

    該P(yáng)L檢測儀適用于單晶或多晶的硅片和電池片,可獨立成設備,也可嵌入產線,進行在線檢測。

    可檢測的缺陷包括黑心、黑邊、黑團塊、隱裂、裂紋、碎片、低效片、黑線、缺角、崩邊等。該系統采用深度學習與人工智能算法,可實現單晶和多晶的各種缺陷自動識別。

    該系統已成功用于某光伏設備制造企業。在此基礎上可根據客戶具體要求進行定制開發。

    二、技術指標

    設備型號

    太陽能電池片PL檢測儀 DP100

    生產指標

    產能

    0.5s/pcs

    最大可測面積

    230×230mm

    適用工序

    電池片

    測量指標

    相機分辨率

    500W

    相機類型

    CCD

    激光波長

    808nm

    激光器功率

    40W

    曝光時間

    0.1~1S(可調)

    顯示器

    24寸(超清)

    缺陷類型

    正常檢測:隱裂/碎片/低效率片/燒結網紋/材料缺陷

    圖像處理

    圖像顯示:圖像放大、條碼顯示、缺陷標記
         圖像處理:增益、灰度、亮度、對比度調節

    電氣指標

    特點

    1、非接觸式檢測,避免二次損壞;
    2、特定圖像采集系統(無需暗室),圖像質量高;
    3、檢測效率高,可嵌入產線,進行在線檢測;
    4、采用人工智能算法,實現缺陷自動識別,無需人工干預;
    5、適應范圍廣,可用于各種類型的硅片或電池片,也適用于各個階段的缺陷檢測;

    工作環境

    溫度:25℃±10℃;相對濕度:≤85%

    電源

    AC220V/50Hz/10A

    設備尺寸

    600mm*650mm*1000mm
