實驗室系列
實驗室系列

及時、專業的方案,滿足不斷發展的流體自動化市場對創新、可靠和速度的要求

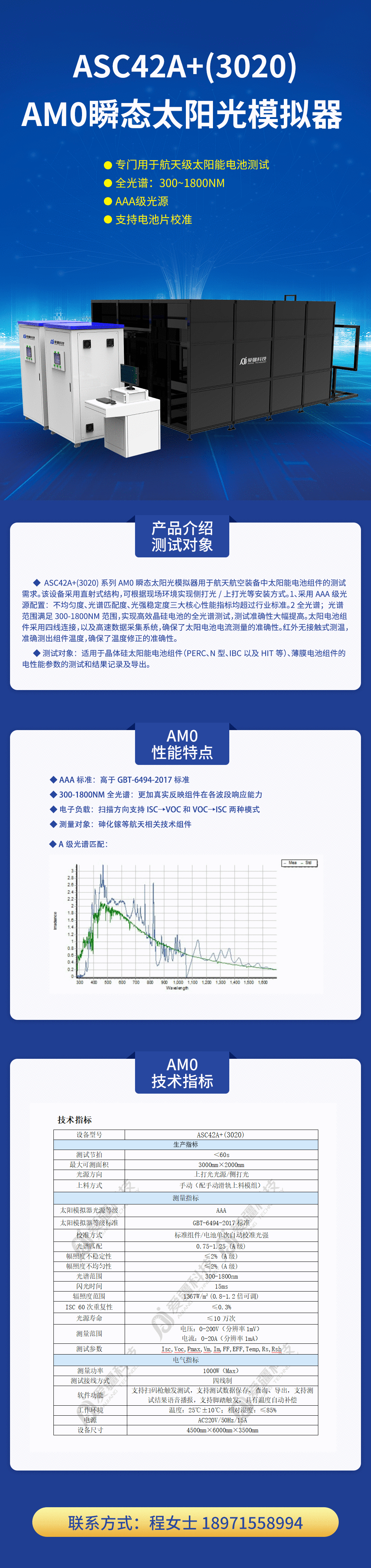

AM0瞬態太陽光模擬器 ASC42A+(3020)

產品簡介:

超大幅面AM0瞬態太陽光模擬器(AST42A型)

是國內首臺針對超大太陽能電池帆板研制的專用計量檢測平臺

主要用于空間站、衛星和臨近空間無人飛行器等裝備


咨詢熱線:4000-788-801

  • 產品介紹
  • 產品詳情
  • AM0.gif

  • 一、產品介紹

    ASC42A+(3020)系列AM0瞬態太陽光模擬器用于航天航空裝備中太陽能電池組件的測試需求。該設備采用直射式結構,可根據現場環境實現側打光/上打光等安裝方式。

    1、采用AAA級光源配置:不均勻度、光譜匹配度、光強穩定度三大核心性能指標均超過行業標準。

    2、全光譜;光譜范圍滿足300-1800nm范圍,實現高效晶硅電池的全光譜測試,測試準確性大幅提高。

    3、太陽電池組件采用四線連接,以及高速數據采集系統,確保了太陽電池電流測量的準確性。紅外無接觸式測溫,準確測出組件溫度,確保了溫度修正的準確性。

    測試對象:適用于晶體硅太陽能電池組件(PERC、N型、IBC以及HIT等)、薄膜電池組件的電性能參數的測試和結果記錄及導出。

    二、性能特點

    ◆ AAA標準:高于GBT-6494-2017標準

    ◆ 300-1800nm全光譜:更加真實反映組件在各波段響應能力

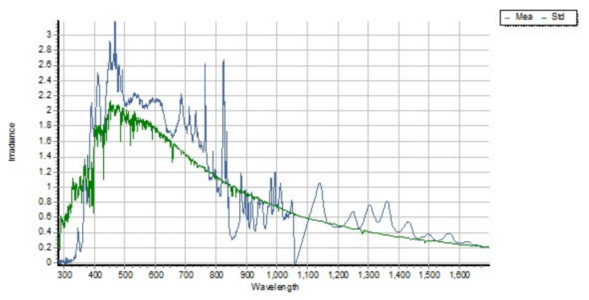

    ◆ A級光譜匹配:


    ◆ 電子負載:掃描方向支持Isc→Voc和Voc→Isc兩種模式

    ◆ 測量對象:砷化鎵等航天相關技術組件

    三、技術指標

    設備型號

    ASC42A+(3020)

    生產指標

    測試節拍

    <60s

    最大可測面積

    3000mm×2000mm

    光源方向

    上打光光源/側打光

    上料方式

    手動(配手動滑軌上料模組)

    測量指標

    太陽模擬器光源等級

    AAA

    太陽模擬器等級標準

    GBT-6494-2017標準

    校準方式

    標準組件/電池單次自動校準光強

    光譜匹配

    0.75-1.25 (A級)

    幅照度不穩定性

    ≤2% (A級)

    幅照度不均勻性

    ≤2% (A級)

    光譜范圍

    300-1800nm

    閃光時間

    15ms

    輻照度范圍

    1367W/m2(0.8-1.2倍可調)

    ISC 60次重復性

    ≤0.3%

    光源壽命

    ≤10萬次

    測量范圍

    電壓:0-200V(分辨率1mV)
         電流:0-20A(分辨率1mA)

    測試參數

    Isc,Voc,Pmax,Vm,Im,FF,EFF,Temp,Rs,Rsh

    電氣指標

    測量功率

    1000W(Max)

    測試接線方式

    四線制

    軟件功能

    支持掃碼槍觸發測試,支持測試數據保存、查詢、導出,支持測試結果語音播報,支持腳踏觸發,具有溫度自動補償

    工作環境

    溫度:25℃±10℃;相對濕度:≤85%

    電源

    AC220V/50Hz/15A

    設備尺寸

    4500mm×6000mm×3500mm
