光伏行業正在面臨著新一輪的技術改革，電池片和組件的制作過程中會用到許許多多工藝，「愛疆科技」本期為大家?guī)?lái)清洗制絨的介紹。

太陽電池中一個主要的光學損失是表面光反射。拋光硅片的表面光反射損失達34%,為制備高效率太陽電池，反射必須減小到~10%或以下。在晶體太陽電池中，常在硅片表面制作絨面，絨面的表面光反射減少，意味著更多的光進入太陽電池，因而產生更多的光生載流子。同時，有效的絨面結構使得入射光在表面進行多次反射和折射，改變了入射光在硅中的前進方向，延長了光程，產生陷光作用，從而也增加光生載流子的產生。

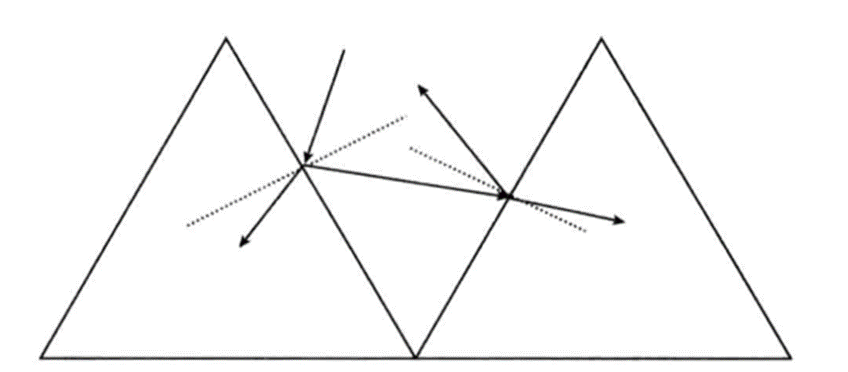

硅片絨面的陷光示意圖圖片

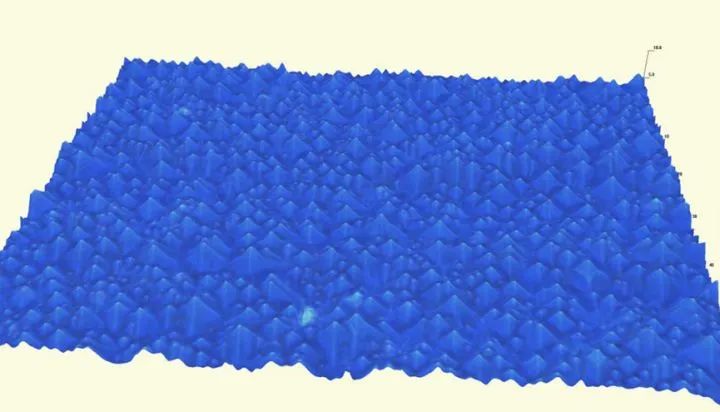

金字塔3D圖

目前制絨工藝主要有：

一、硅片損傷層刻蝕

采用切片工藝將硅錠切成硅片，將在硅片表面造成切割損傷并殘留雜質，硅片損傷層和殘留的雜質將不利于電池性能的提升。下圖是單晶硅片表面形貌。因此，在進行電池制造工藝之前很有必要對硅片表面進處理和檢測，以保證消除損傷層和殘留的雜質。實現刻蝕目的的常用工藝是堿液刻蝕，最常用的刻蝕液是NaOH、KOH或TMAH（四甲基氫氧化銨）溶液。因不同晶面的硅原子間具有不同的能量，堿液刻蝕過程呈現出各向異性，但是可以通過調整刻蝕條件改變各向異性程度。

完成損傷層刻蝕后必須將硅片清洗干凈并檢測，不能存在殘留物，這將影響后續制絨工藝的質量。

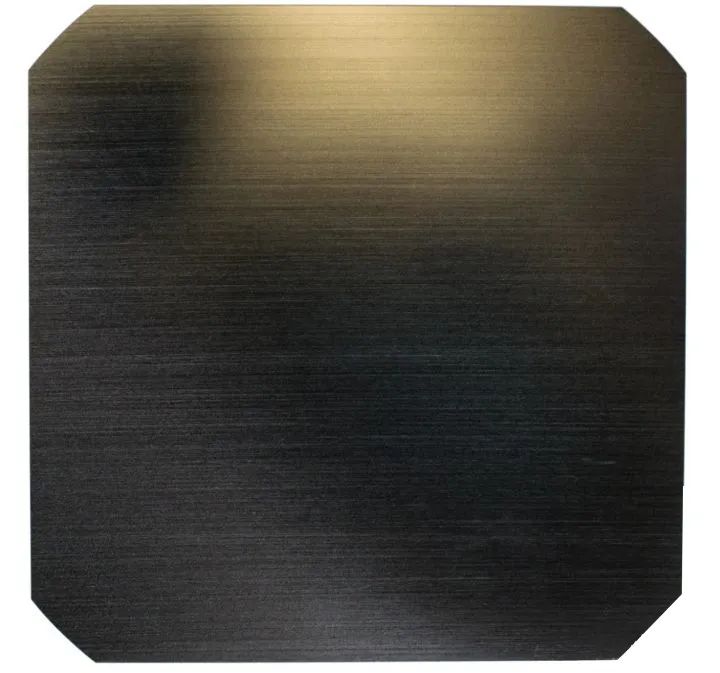

金剛石線切割單晶硅片(切割痕跡明顯可見)

二、堿制絨

光伏產業中約95%的太陽電池由單晶硅硅片和多晶硅硅片制造。硅晶體是金剛石晶格結構，生產中常用的是{100}單晶硅硅片，因其比較容易堿制絨。堿制絨是指用堿溶液刻蝕硅，在其表面形成降低光反射的結構，造成各向異性刻蝕，硅片表面制備出金字塔結構，如下圖所示。制絨和損傷層刻蝕的最大不同是刻蝕度，為增強堿液刻蝕的各向異性特征，制絨工藝刻蝕速度必須要低，如2μm/min或者更低。

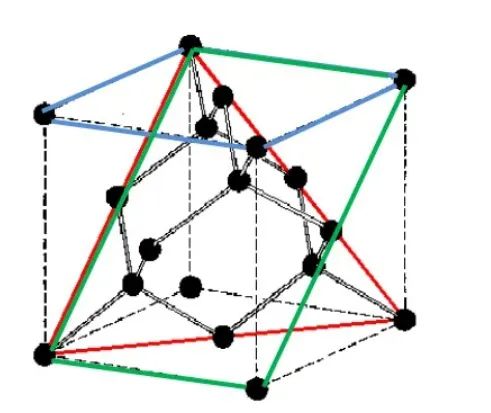

硅金剛石晶格結構

硅片表面隨機分布的金字塔結構

影響堿制絨工藝質量的因素主要有以下幾點：

a. 制絨前硅表面質量：制絨工藝硅表面殘留物或缺陷比較敏感，在進行制絨工藝前需要進行檢測，以保證硅片表面絕dui清潔。

b. 刻蝕時間：刻蝕過程存在金字塔的形成與腐蝕，刻蝕時間過長則金字塔形狀將被破壞。

c. 刻蝕液濃度和反應浴溫度：如上所示，為實現各向異性刻蝕需要通過控制刻蝕液濃度和溫度。

d. IPA的濃度：IPA能夠從反應液中不斷蒸發，影響刻蝕進程。

三、酸制絨

酸制絨是對多晶硅硅片表面進行粗糙化處理，以降低光的反射作用。多晶硅由不同晶向的晶粒組成，不適合使用堿溶液進行各向異性刻蝕。這是因?yàn)椴煌姆较蚩涛g速度不同，導致硅厚度非均勻變化。另外，多晶硅硅片中存在大量晶界，在使用堿液刻蝕時晶界處的刻蝕將產生位錯，影響電池性能。

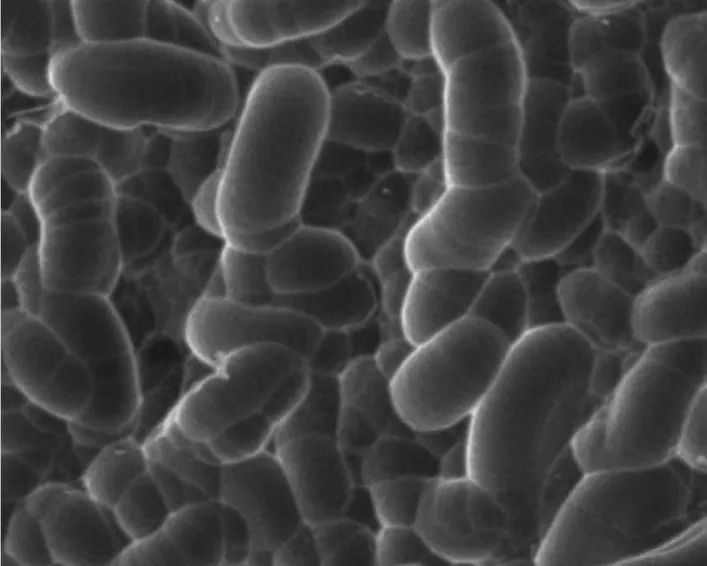

酸制絨后多晶硅硅片表面

酸制絨過程是各向同性的，意味著所有晶面或方向的刻蝕速度相同。硅片表面經過腐蝕減少光反射的功能依賴于硅片表面的缺陷，缺陷在刻蝕時將優先刻蝕，而缺陷主要來自于切片工藝。酸制絨后硅片表面如上圖所示，該類絨面的陷光效果比單晶硅硅片金字塔結構差。酸制絨過程一般用HNO3、HF的乙酸溶液或水溶液完成。酸制絨的硅刻蝕速度比堿制絨大，主要由化學濃度和反應溫度控制。

四、檢測

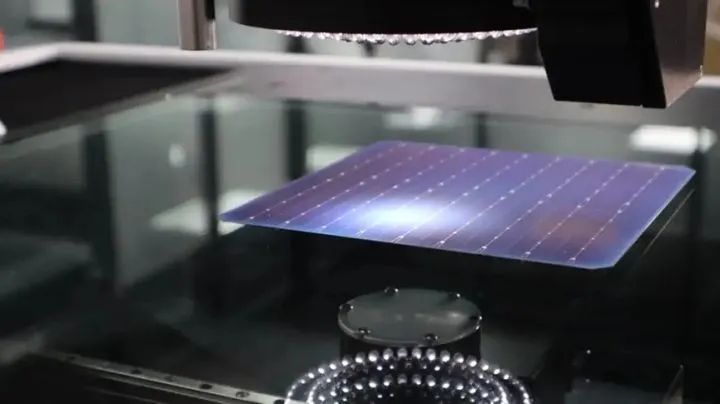

在制絨過程中，需對待測物的表面進行檢測，獲取2D/3D表面形貌、分析微觀輪廓幾何尺寸、粗糙度、平整度、曲率、面形精度等參數指標，提供依據ISO/ASME/EUR/GBT四大國內外標準共計300余種2D、3D參數作為評價標準。

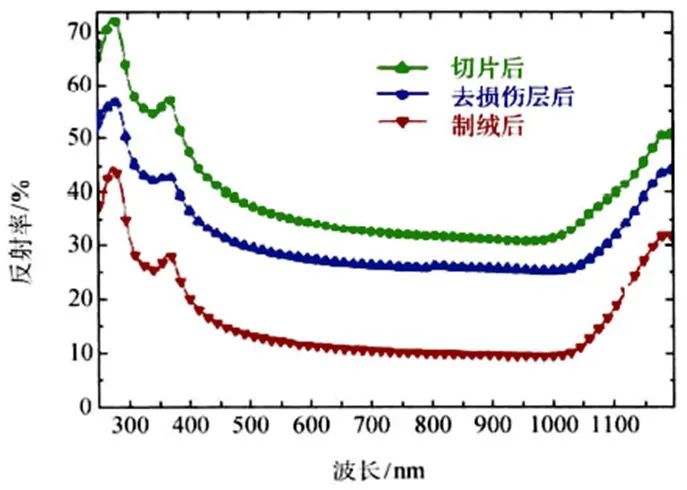

制絨前后硅片的反射率對比

上圖是剛切好的硅片、去損傷層后的硅片以及經過堿性溶液腐蝕制絨后硅片的反射率對比。從圖中可見，制絨后硅片的反射率大幅下降，只有10%左右，表明通過堿性制絨形成金字塔結構，達到了良好的減反射陷光作用。

國內外很多企業和實驗室都在積極研發更耐用，效率更高的光伏產品，對工藝、技術以及檢測的要求也愈來愈高，「愛疆科技」是專注于光伏檢測設備的專業品牌，助力光伏行業快速發展！
