產品介紹

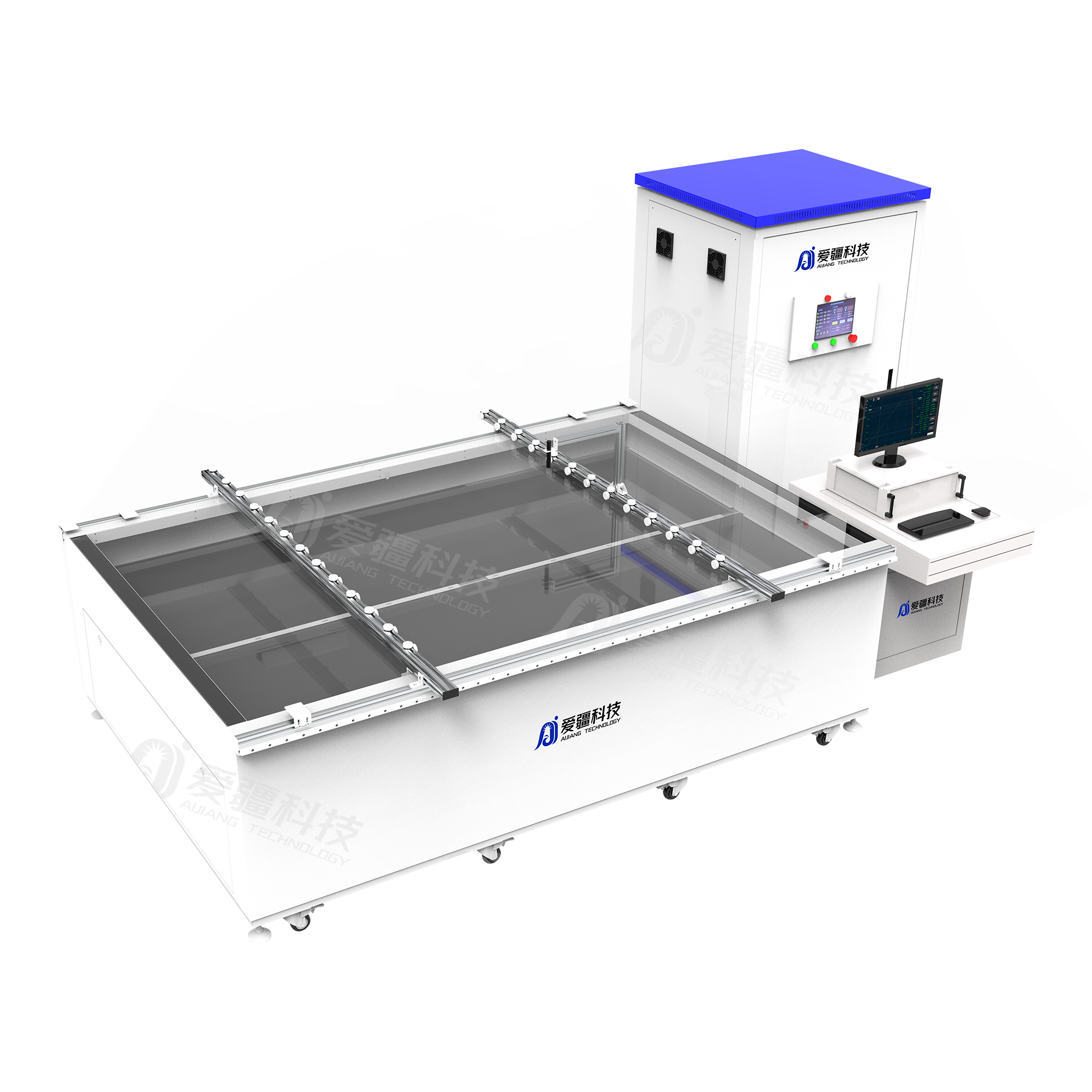

ZG500系列高效太陽能組件IV 測試儀，采用獨特的下打光方式?？蓽y試各類高效太陽能組件。
1、采用A+A+A+級光源配置：不均勻度、光譜匹配度、光強穩定度三大核心性能指標均超過行業標準。
2、全光譜：光譜范圍滿足300-1200nm范圍，實現高效晶硅電池的全光譜測試，測試準確性大幅提高。
太陽電池組件采用四線連接，以及高速數據采集系統，確保了太陽電池電流測量的準確性。紅外無接觸式測溫，準確測出組件溫度，確保了溫度修正的準確性。
測試對象：適用于晶體硅太陽能電池組件(PERC、 N型、IBC 以及HIT等)、薄膜電池組件的電性能參數的測試和結果記錄及導出。
性能特點
◆ A+A+A+標準：高于 IEC60904-9 標準
◆ 300-1200nm全光譜：更加真實反映組件在各波段響應能力
◆ A+級光譜匹配：
◆ 電子負載：掃描方向支持Isc→Voc和Voc→Isc兩種模式
◆ 測量對象：PERC、 N型、HIT、IBC、 TOPCon、 CIGS、 普通晶硅等技術組件
技術指標
設備型號 | ZG500 |
生產指標 |
產能 | ＜4s（15ms） ＜25s（100ms） |
最大可測面積 | 2500mm×1500mm |
光源方向 | 下打光光源 |
上料方式 | 手動/配流水線 |
測量指標 |

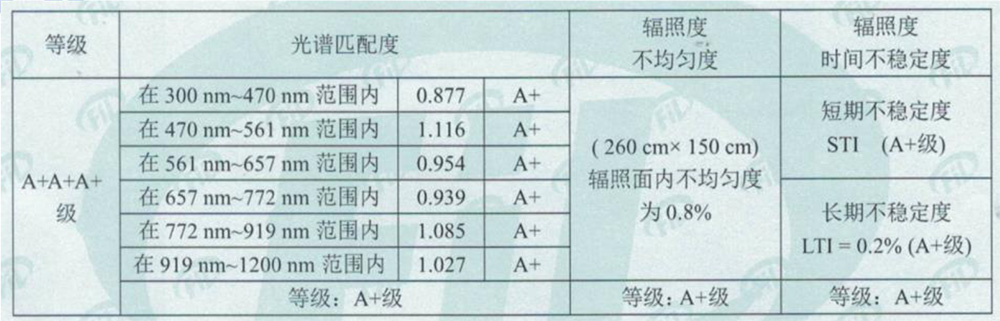

太陽模擬器光源等級 | A+A+A+ |
太陽模擬器等級標準 | IEC 60904-9 |
校準方式 | 標準組件單次自動校準光強 |
光譜匹配 | 0.875-1.125 (A+級) |
幅照度不穩定性 | ＜0.5% (A+級) |
幅照度不均勻性 | ＜1% (A+級) |

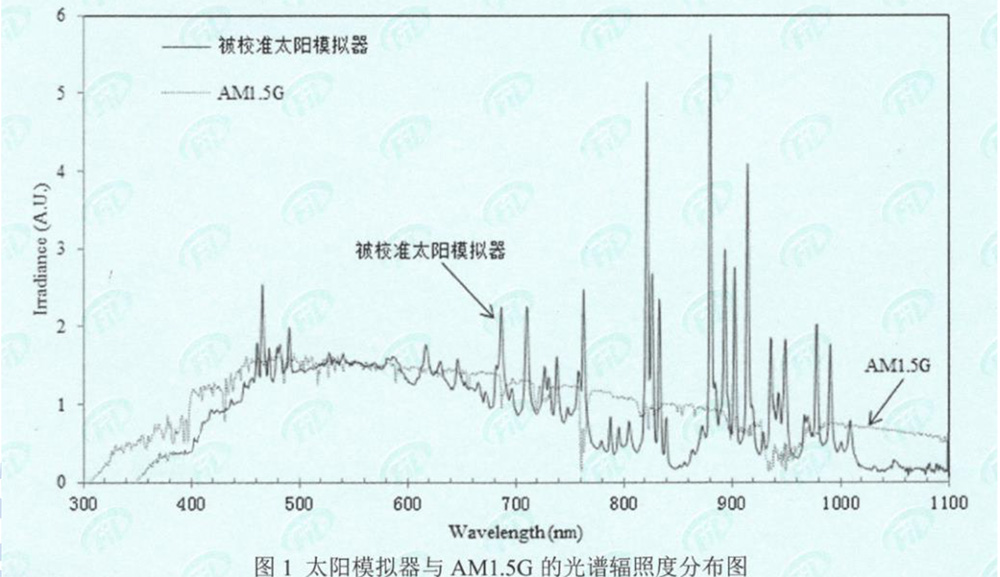

光譜范圍 | 300-1200nm |
閃光時間 | 15-150ms(可定制) |
輻照度范圍 | 200-1200W/m2 |
ISC 60次重復性 | ＜0.3% |
光源壽命 | ≥6W次 |
測量范圍 | 電壓：0-200V（分辨率1mV）
電流：0-20A（分辨率1mA） |
測試參數 | Isc,Voc,Pmax,Vm,Im,FF,EFF,Temp,Rs,Rsh |
電氣指標 |
測量功率 | 800W（Max） |
測試接線方式 | 四線制 |
軟件功能 | 支持掃碼槍觸發測試，支持測試數據保存、查詢、導出，支持測試結果語音播報，支持腳踏觸發，具有溫度自動補償 |
工作環境 | 溫度：25℃±10℃；相對濕度：≤85% |
電源 | AC220V/50Hz/20A |
設備尺寸 | 2800mm*1800mm*880mm
900mm*900mm*1800mm
900mm*650mm*950mm |
